Solutions de traitement d'engrenages de haute précision pour les conditions de fonctionnement sous charges lourdes et à grande vitesse

La performance deengrenageLes systèmes de transmission se concentrent sur le contrôle coordonné de la précision du profil des dents, de la dureté de la surface et des caractéristiques d'engrènement. Les engrenages cylindriques, les engrenages coniques et les boîtes de vitesses personnalisées nécessitent des itinéraires de processus adaptés aux profils de charge des machines de construction, des équipements agricoles et de l'automatisation industrielle. Les engrenages cylindriques droits et hélicoïdaux sont largement utilisés dans les entraînements à axes parallèles, où le couronnement des dents et le soulagement de la pointe réduisent efficacement l'impact et le bruit de l'engrènement. Les engrenages coniques en spirale conviennent à la transmission à axes croisés, avec une géométrie de dent incurvée permettant un couple élevé tout en maintenant un fonctionnement fluide.

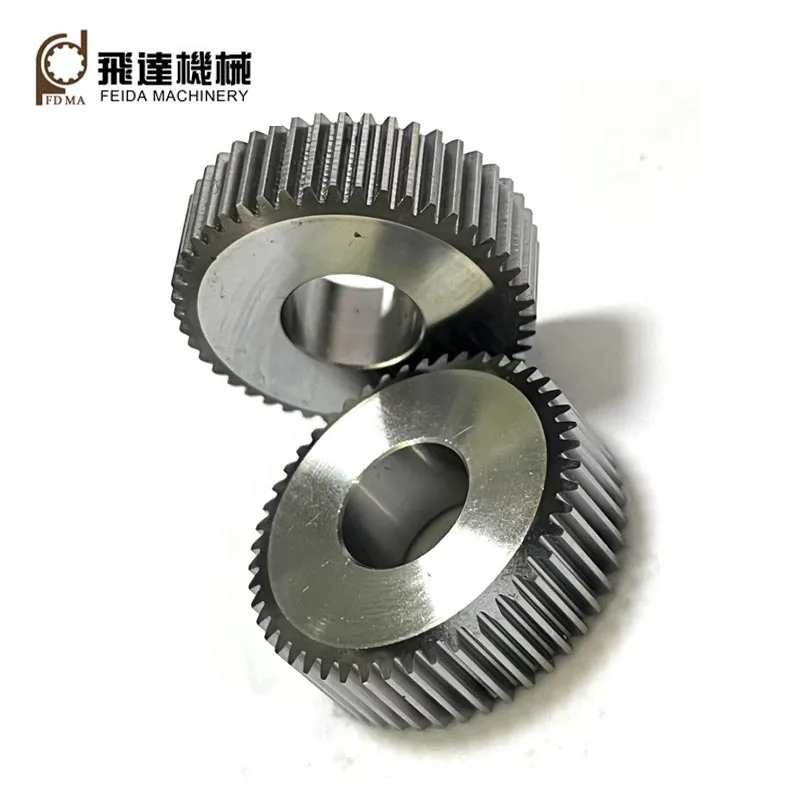

Dans la sélection des matériaux, les aciers alliés tels que 20CrMnTi et 42CrMo atteignent une dureté de surface de HRC58-62 après carburation et trempe, avec une ténacité à cœur maintenue dans la plage 30-38 HRC, équilibrant la résistance à l'usure contre la casse des dents. Pour les applications lourdes à vitesse moyenne à basse, le grenaillage au niveau des racines des dents augmente la profondeur des contraintes résiduelles de compression, améliorant ainsi la résistance à la fatigue en flexion. La rectification, en tant qu'opération de finition clé, élimine la distorsion du traitement thermique et corrige les écarts de profil, en maintenant les tolérances de forme des dents à la classe DIN 5 ou plus fine, avec une rugosité de surface atteignant Ra0,8 ou moins.

L'intégration de la boîte de vitesses prend en compte la sélection des roulements, la méthode de lubrification et la rigidité du boîtier. Un placement correct des canaux de retour d'huile et des reniflards aide à réguler les températures de fonctionnement et à prolonger les intervalles de changement de lubrifiant. Lors de l'assemblage, le réglage du jeu affecte directement le jeu de la transmission et la réponse aux chocs, nécessitant des valeurs de jeu appropriées en fonction des conditions réelles.EngrenageLes centres de mesure effectuent des inspections complètes de l'erreur cumulée de pas et de l'écart de pas, garantissant ainsi que la distribution du motif de contact sur chaque paire d'engrenages répond aux attentes de conception.

Pour les entraînements de précision des équipements d'automatisation, les engrenages nitrurés à module fin offrent une faible distorsion thermique et une dureté de surface élevée, adaptés aux environnements avec une lubrification minimale ou inexistante. L'optimisation des coefficients de modification et des rapports de contact réduit encore la taille de l'enveloppe tout en augmentant la densité de couple par unité de poids. Les itinéraires de traitement des engrenages multi-processus offrent des combinaisons flexibles de précision et de coût pour divers systèmes de transmission.
