Qu'est-ce qui rend les pignons essentiels pour une transmission de puissance fiable ?

Que sont les engrenages à pignon ?

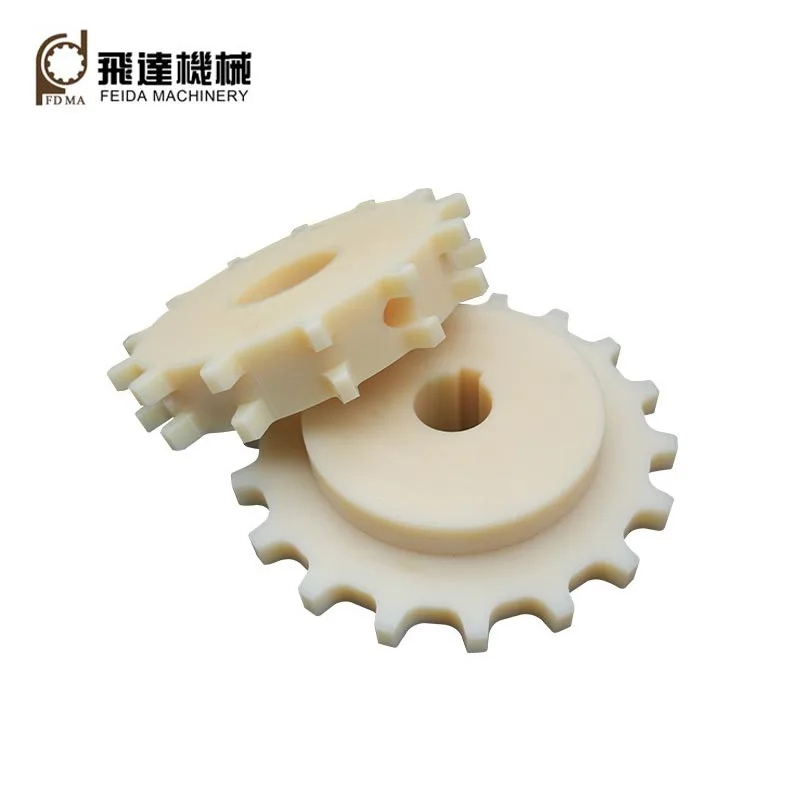

Les pignons sont des composants mécaniques dentés conçus pour s'engager dans une chaîne et transmettre un mouvement de rotation. Les dents s'insèrent dans les espaces entre les maillons de la chaîne, permettant au couple de passer d'un arbre d'entraînement à un arbre mené. Cet engagement positif distingue les systèmes à pignons des mécanismes de transmission basés sur la friction.

Un pignon typique peut être constitué d'un alésage central, d'un moyeu, d'un corps et de dents usinées avec précision. En fonction de l'équipement, les pignons peuvent être fabriqués sous forme de simples composants de type plaque ou sous forme de conceptions à moyeu plus grandes destinées aux applications lourdes.

Dans les machines industrielles, les engrenages à pignons correctement conçus aident à maintenir un mouvement prévisible tout en gérant des conditions de fonctionnement exigeantes. Leur construction relativement simple les rend également pratiques pour les équipements nécessitant un remplacement ou un entretien régulier.

Comment fonctionnent les pignons

Le principe de fonctionnement est simple. Un pignon d'entraînement est relié à un arbre rotatif. Lorsque le pignon tourne, ses dents s'engagent dans les rouleaux de chaîne ou les maillons de chaîne. La chaîne se déplace autour du pignon et transfère la force mécanique à un autre pignon relié à un arbre mené.

La relation entre la taille des pignons et la vitesse de la chaîne affecte directement le système de transmission. Un pignon d'entraînement plus petit peut produire une relation de vitesse et de couple différente par rapport à un pignon plus grand. Les ingénieurs doivent donc prendre en compte le nombre de dents et le rapport de transmission prévu lors de la conception des machines.

Principales caractéristiques et construction

Bien que les pignons puissent paraître simples, plusieurs détails dimensionnels et structurels déterminent si un composant fonctionnera de manière fiable.

Applications courantes des engrenages à pignon

La polyvalence de la transmission par chaîne rend les pignons adaptés à de nombreux systèmes mécaniques. Leur capacité à transmettre des charges importantes sans recourir au frottement est particulièrement utile dans les environnements industriels.

Les pignons se trouvent également dans les motos, les vélos, les machines compactes, les équipements de levage, les machines de transformation des aliments et les systèmes d'automatisation spécialisés.

Matériaux utilisés pour les pignons

Le choix des matériaux a une influence directe sur la résistance à l’usure, la capacité de charge, la résistance à la corrosion, la stabilité dimensionnelle et la durée de vie globale. Le bon choix dépend de l’application plutôt que de simplement sélectionner le matériau disponible le plus dur.

Facteurs de sélection importants

La sélection des pignons basée uniquement sur les dimensions visuelles est l'une des causes les plus courantes de problèmes de transmission prématurés. Les acheteurs et les ingénieurs doivent évaluer l'environnement d'exploitation complet avant de passer une commande.

1. Compatibilité des chaînes :Confirmez la série de chaînes, le pas, les dimensions des rouleaux et autres spécifications pertinentes.
2. Nombre de dents :Sélectionnez le nombre de dents approprié en fonction des exigences de vitesse, de couple et de rapport de transmission.
3. Dimensions de l'alésage et de l'arbre :Vérifiez le diamètre d'alésage, la rainure de clavette, les exigences en matière de vis de réglage et la configuration de montage.
4. Capacité de charge :Tenez compte de la charge continue, de la charge de pointe, de la charge de choc et du couple de démarrage.
5. Vitesse de fonctionnement :Les systèmes à grande vitesse peuvent nécessiter une attention particulière à la géométrie, à l’équilibre, à la lubrification et à l’alignement des dents.
6. Conditions environnementales :La poussière, l’eau, les produits chimiques, la température et l’exposition extérieure peuvent affecter le choix des matériaux.
7. Traitement de surface :Un traitement thermique ou des revêtements protecteurs peuvent améliorer la résistance à l'usure ou à la corrosion, le cas échéant.
8. Précision dimensionnelle :Un usinage approprié est essentiel pour un engagement constant de la chaîne et un fonctionnement stable.

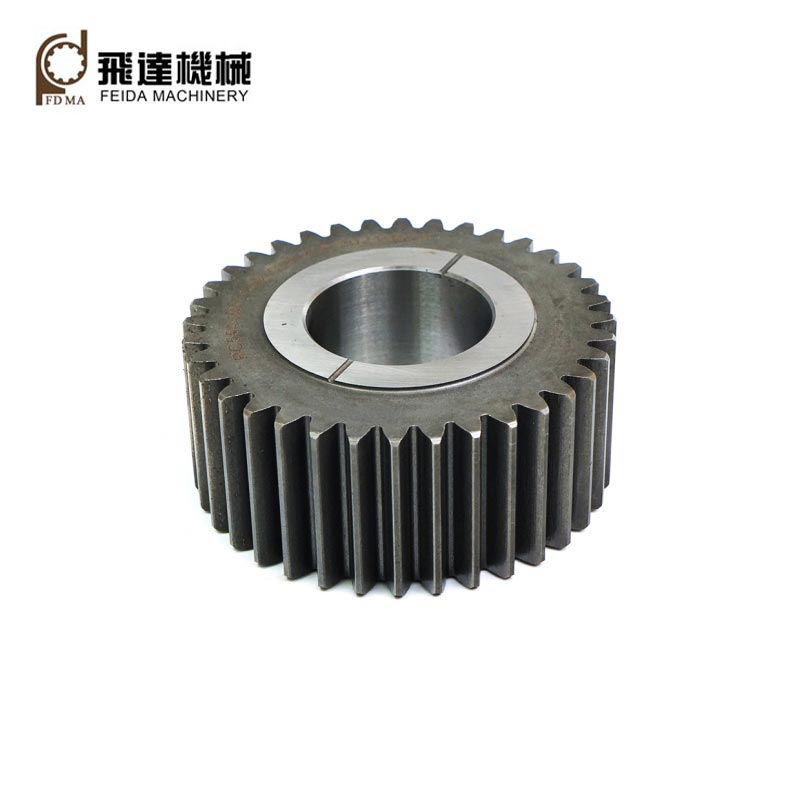

Engrenages à pignon et engrenages conventionnels

Les pignons et les engrenages conventionnels transmettent tous deux une puissance mécanique, mais ils fonctionnent différemment et sont adaptés à différentes conceptions de systèmes.

Pour les applications nécessitant un positionnement d'arbre flexible ou des entraxes relativement longs, la transmission par chaîne et pignon peut être une solution pratique. Les engrenages directs peuvent être plus adaptés lorsqu'une installation compacte, un positionnement précis et un fonctionnement à grande vitesse sont les principales préoccupations.

Entretien et dépannage

Même les pignons fabriqués avec précision peuvent subir une usure prématurée lorsque le système de transmission est mal entretenu. Une routine d'entretien préventif doit concerner à la fois le pignon et la chaîne.

• Inspecter l’usure des dents :Des dents crochues, affûtées ou inégales peuvent indiquer une usure excessive ou des problèmes liés à la chaîne.
• Vérifiez la tension de la chaîne :Un jeu excessif ou une tension excessive peuvent augmenter les contraintes mécaniques.
• Vérifiez l'alignement :Des pignons mal alignés peuvent provoquer une charge inégale et une usure accélérée de la chaîne.
• Maintenir la lubrification :Une lubrification appropriée réduit la friction et aide à contrôler l’usure.
• Inspecter le montage :Les fixations desserrées, les rainures de clavette endommagées ou le mouvement de l'arbre doivent être corrigés rapidement.
• Remplacez les composants usés ensemble si nécessaire :L'installation d'un nouveau pignon avec une chaîne très usée peut réduire la durée de vie du nouveau composant.

Ce que les acheteurs doivent vérifier avant de commander

L’achat de pignons pour machines industrielles n’est pas simplement une comparaison de prix. Un composant peu coûteux qui ne correspond pas à la chaîne ou aux conditions de fonctionnement peut entraîner des temps d'arrêt, des remplacements répétés et des dépenses de maintenance plus élevées.

1. Demandez les spécifications dimensionnelles complètes.
2. Confirmer la compatibilité avec la chaîne existante ou prévue.
3. Vérifiez les matériaux disponibles et les options de traitement thermique.
4. Vérifiez les tolérances d’usinage pour les dimensions critiques.
5. Discutez des exigences personnalisées en matière d'alésage, de rainure de clavette, de moyeu et de dent si nécessaire.
6. Clarifier les quantités de production et les exigences d’emballage pour les commandes groupées.
7. Demandez des dessins techniques ou des échantillons pour des applications complexes.
8. Évaluer les capacités de fabrication et le processus de contrôle qualité du fournisseur.

Pour les fabricants de machines OEM, les pignons personnalisés peuvent être particulièrement précieux. Un composant peut être produit en fonction des dimensions réelles de l'arbre de l'équipement, des exigences de transmission, des limites d'installation et de l'environnement de travail prévu, au lieu de forcer la conception de la machine à s'adapter à un composant standard.
