Qu'est-ce qui rend les engrenages coniques droits en métal fiables pour la transmission de puissance industrielle ?

2026-09-18 0 Laissez-moi un message

Engrenages coniques droits en métalsont des composants mécaniques compacts conçus pour transmettre le mouvement de rotation et le couple entre des arbres qui se croisent, généralement lorsqu'un changement de direction de transmission est requis. Leur géométrie de dent droite leur confère une construction relativement simple et les rend adaptés à de nombreux mécanismes industriels où un transfert de puissance fiable, une installation compacte, un coût de fabrication contrôlable et une maintenance simple sont importants.

Pour les acheteurs, cependant, la sélection d’un engrenage approprié implique bien plus que le choix d’un diamètre ou d’un nombre de dents. La qualité du matériau, la dureté, le rapport de transmission, l'angle de pression, la disposition de l'arbre, la précision des dents, la largeur de la face, la vitesse de fonctionnement, la lubrification, la précision de montage et la charge attendue influencent tous les performances réelles. Ce guide explique les principales considérations en termes pratiques et montre comment un engrenage correctement spécifié peut aider à réduire l'usure prématurée, le bruit excessif, les différences dimensionnelles et les coûts de maintenance imprévus.

Table des matières

Que sont les engrenages coniques droits en métal
Principales caractéristiques structurelles
Considérations relatives aux matériaux et au traitement thermique
Comment la conception influence les performances
Applications industrielles
Ce que les acheteurs doivent vérifier avant de commander
Fabrication et contrôle qualité
Problèmes courants et leurs causes
Engrenages coniques droits et engrenages coniques en spirale
Engrenages coniques droits en métal personnalisés
Foire aux questions
Conclusion

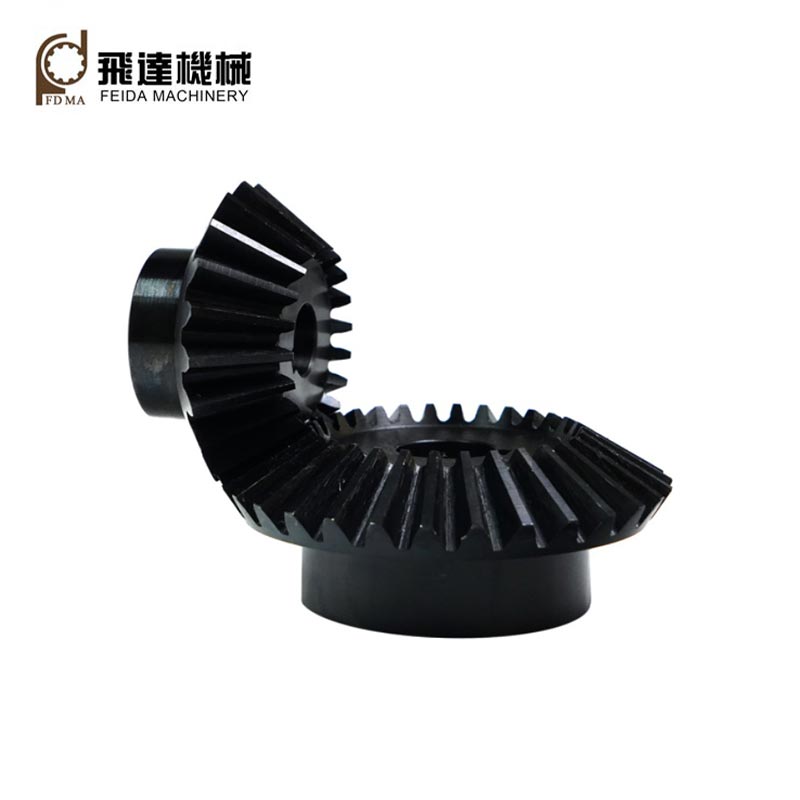

1. Que sont les engrenages coniques droits en métal ?

Les engrenages coniques droits en métal sont des engrenages coniques avec des dents droites disposées le long de la surface d'un cône primitif. Lorsqu'une paire d'engrenages coniques s'engrène, ils peuvent transférer le mouvement entre des arbres qui se croisent tout en changeant la direction de la transmission de puissance.

Par rapport aux engrenages droits cylindriques, la géométrie d'un engrenage conique est plus tridimensionnelle car les dimensions de ses dents changent sur toute la largeur de la face. La forme des dents, le cône primitif, l'angle de l'arbre, la largeur de face, le jeu et la position de montage doivent donc être considérés comme un système complet plutôt que comme des dimensions isolées.

Les engrenages coniques droits sont particulièrement intéressants lorsque l'application ne nécessite pas l'engagement fluide à grande vitesse associé aux conceptions à dents courbes plus complexes. Leur disposition de dents relativement simple peut également être avantageuse pour certains systèmes mécaniques à vitesse faible à modérée, équipements compacts, entraînements de machines et applications de remplacement.

Point clé : Un engrenage conique droit doit être spécifié en fonction du système de transmission complet, et pas simplement en fonction du diamètre extérieur ou du nombre de dents.

2. Principales caractéristiques structurelles

Un engrenage fiable commence par une compréhension claire de sa géométrie. Plusieurs paramètres affectent directement la compatibilité, la capacité de charge et l’installation.

Paramètre	Pourquoi c'est important	Préoccupation de l'acheteur
Nombre de dents	Influence le rapport de transmission et la géométrie.	Doit correspondre à l'équipement d'accouplement.
Diamètre de pas	Détermine les dimensions fondamentales des engrenages.	Important pour l'espace d'installation.
Largeur du visage	Affecte le contact des dents et la répartition de la charge.	Doit correspondre à la charge prévue.
Angle de l'arbre	Définit l'orientation relative des arbres.	Critique pour la compatibilité d’accouplement.
Contrecoup	Fournit le dégagement de fonctionnement nécessaire.	Un jeu excessif ou insuffisant peut créer des problèmes.

3. Considérations relatives aux matériaux et au traitement thermique

La sélection des matériaux est l'une des décisions les plus importantes lors de l'achat d'engrenages métalliques. Un engrenage utilisé dans un mécanisme d'emballage peu chargé a des exigences très différentes de celles d'un engrenage fonctionnant en continu sous un couple élevé.

Les choix d'ingénierie courants incluent les aciers au carbone, les aciers alliés, les aciers inoxydables et d'autres qualités métalliques spécialisées. Le matériau approprié dépend de la charge, de l'environnement d'exploitation, de l'exposition à la corrosion, de la vitesse, de la durée de vie prévue, de la méthode de fabrication et du traitement thermique disponible.

Acier au carbone :Souvent envisagé pour les applications mécaniques sensibles aux coûts où des exigences de performances modérées s'appliquent.
Acier allié :Convient lorsqu'une résistance accrue, une résistance à l'usure ou une capacité de traitement thermique sont requises.
Acier inoxydable:Utile lorsque la résistance à la corrosion est une considération importante.
Acier traité thermiquement :Peut fournir une surface de travail plus dure tout en conservant des propriétés de base appropriées lorsqu'elles sont correctement spécifiées.

Le traitement thermique ne doit jamais être choisi indépendamment de la conception de l’engrenage. La dureté, la profondeur du boîtier le cas échéant, les propriétés du noyau, la stabilité dimensionnelle et les exigences de finition ultérieures doivent tous être pris en compte ensemble.

4. Comment la conception influence les performances

Les performances des engrenages sont déterminées par l'interaction entre la géométrie, les matériaux, la précision de fabrication, l'installation, la lubrification et les conditions de fonctionnement. Un engrenage théoriquement adapté peut néanmoins fonctionner mal si les composants correspondants sont mal alignés.

Charger

Le couple et la puissance transmise déterminent la résistance des dents requise et les dimensions globales des engrenages.

Vitesse

Une vitesse de fonctionnement plus élevée peut augmenter la sensibilité à la précision des dents, aux vibrations, à la lubrification et à l’équilibrage.

Alignement

Un alignement incorrect de l’arbre ou du boîtier peut créer un contact irrégulier et accélérer l’usure des dents.

Lubrification

Une sélection et un entretien corrects du lubrifiant aident à réduire la friction, la chaleur et les dommages aux surfaces.

5. Applications industrielles

Les engrenages coniques droits en métal peuvent être trouvés dans les systèmes mécaniques nécessitant une transmission de puissance angulaire sans nécessiter une configuration d'engrenages très complexe.

Machines industrielles et ensembles de transmission
Matériel de manutention
Machines d'emballage
Systèmes de convoyage
Machines agricoles
Machines-outils et mécanismes auxiliaires
Systèmes mécaniques automobiles et liés aux véhicules
Équipement de transmission de puissance à usage général
Ensembles mécaniques sur mesure

L'adéquation des engrenages coniques droits dépend des conditions de fonctionnement réelles. Les applications exigeant des vitesses élevées et un faible bruit peuvent nécessiter une configuration d'engrenage conique différente, tandis que des systèmes plus simples peuvent bénéficier de la géométrie simple des dents droites.

6. Ce que les acheteurs doivent vérifier avant de commander

De nombreux problèmes d'achat surviennent parce que l'acheteur ne fournit qu'un nom de produit et un diamètre de base. Pour un équipement de remplacement ou personnalisé, le fabricant a besoin de suffisamment d'informations pour reproduire la relation de transmission prévue.

Nombre de dents sur le pignon et l'engrenage
Rapport de démultiplication requis
Informations sur le pitch ou le module
Angle de pression et géométrie pertinente
Angle de l'arbre
Diamètre extérieur et largeur du visage
Exigences en matière de diamètre d'alésage et de rainure de clavette
Matériel requis
Exigences de traitement thermique
Vitesse de fonctionnement et couple
Cotes d'installation
Quantité requise et calendrier de production
Exigences d’inspection et dimensionnelles

Si l'équipement d'origine est disponible, la fourniture d'un dessin, d'un échantillon, de photographies avec mesures ou d'une spécification complète de l'équipement peut réduire considérablement les erreurs de communication. Pour les projets de remplacement, les informations sur l'engrenage correspondant sont tout aussi importantes car deux engrenages doivent être compatibles par paire.

7. Fabrication et contrôle qualité

La qualité de fabrication affecte directement le contact des dents, la cohérence dimensionnelle, le comportement au fonctionnement et la durée de vie. Les engrenages coniques droits ont une géométrie conique, donc le contrôle de la forme des dents et des dimensions associées nécessite un équipement, un outillage, des méthodes de mesure et un contrôle de processus appropriés.

Un processus de production fiable comprend normalement la vérification des matériaux, la préparation des ébauches, la coupe des dents, le traitement thermique si nécessaire, la finition, l'inspection dimensionnelle et la vérification finale de la qualité. Selon l'application, l'inspection peut porter sur les dimensions des dents, le faux-rond, le jeu, les dimensions de l'alésage, la dureté, l'état de surface et les performances d'accouplement.

Pour les commandes industrielles personnalisées, les acheteurs doivent également demander comment les échantillons de production sont approuvés et comment la cohérence dimensionnelle est maintenue pendant la production par lots. Un fournisseur capable de communiquer clairement sur les dessins, les tolérances, les matériaux et les exigences d’inspection peut contribuer à éviter des reprises coûteuses.

8. Problèmes courants et leurs causes

Problème observé	Cause possible	Vérification recommandée
Bruit anormal	Mauvais alignement, contact inapproprié, jeu excessif ou conditions de fonctionnement.	Vérifiez le montage, le jeu, la lubrification et le contact des dents.
Usure rapide des dents	Charge élevée, lubrification inadéquate, contamination ou dureté inappropriée.	Examinez la charge, le lubrifiant, le matériau et l’état de la surface.
Contact inégal	Désalignement de l’arbre ou inadéquation dimensionnelle.	Inspectez la position de montage et les dimensions du pignon d’accouplement.
Échec prématuré	Surcharge, charge de choc, matériau incorrect ou marge de conception insuffisante.	Recalculez les conditions de fonctionnement et examinez les spécifications des équipements.

9. Engrenages coniques droits et engrenages coniques en spirale

Les engrenages coniques droits et hélicoïdaux transmettent tous deux la puissance entre les arbres qui se croisent, mais la géométrie de leurs dents diffère. Les engrenages coniques droits utilisent des dents coniques droites, tandis que les engrenages coniques en spirale utilisent des dents courbes.

Fonctionnalité	Engrenage conique droit	Engrenage conique en spirale
Forme de dent	Droit	Courbé
Complexité de fabrication	Généralement plus simple	Généralement plus complexe
Force d'application typique	De nombreux systèmes à vitesse faible à modérée	Souvent sélectionné pour les applications exigeantes et fluides
Caractéristiques de fonctionnement	Engagement dentaire simple et direct	Engagement dentaire plus progressif

La configuration appropriée dépend de la vitesse, de la charge, des exigences en matière de bruit, de l'espace d'installation, de la capacité de fabrication et des exigences totales du système. Un engrenage doit donc être sélectionné en fonction de la machine plutôt qu'en comparant les styles de dents isolément.

10. Engrenages coniques droits en métal personnalisés

Les engrenages standard sont pratiques lorsque les dimensions existantes correspondent à la machine. Cependant, de nombreux projets industriels nécessitent des engrenages personnalisés car l'espace d'installation disponible, la disposition des arbres, la charge, l'interface de montage ou les dimensions de remplacement ne sont pas standard.

Jinjiang Feida Machines Co., Ltd. peut être envisagée pour des projets nécessitant des composants d'engrenages métalliques personnalisés basés sur des dessins techniques, des échantillons, des exigences dimensionnelles ou des informations d'application. Pour les acheteurs B2B, le point de départ le plus utile est une spécification technique complète plutôt que de simplement demander un prix pour des « engrenages coniques droits ».

Un dossier de personnalisation pratique

Lorsque vous contactez un fabricant, préparez :

Dessins d'engrenages ou fichiers CAO
Nombre de dents et rapport de démultiplication
Informations sur le module ou le pitch
Angle d'arbre et dimensions de montage
Exigences en matière de matériaux et de dureté
Couple et vitesse de fonctionnement
Quantité requise
Environnement applicatif
Exigences d’inspection et de tolérance
Calendrier de livraison cible

Ces informations permettent au fabricant d'évaluer si la conception proposée, le matériau, l'itinéraire d'usinage et les exigences de qualité sont compatibles avec l'application prévue.

11. Questions fréquemment posées

Les engrenages coniques droits en métal conviennent-ils aux machines industrielles ?

Oui. Ils peuvent être utilisés dans de nombreux systèmes de transmission industriels où des arbres sécants et une transmission de puissance angulaire sont nécessaires. L'adéquation dépend du couple réel, de la vitesse, du cycle de service, de l'alignement, des exigences en matière de bruit et des conditions environnementales.

Quel matériau est couramment utilisé pour les engrenages coniques en métal ?

Les aciers au carbone et les aciers alliés sont des choix courants, tandis que l'acier inoxydable et d'autres matériaux spécialisés peuvent être sélectionnés pour des environnements particuliers. La qualité appropriée doit être déterminée en fonction des exigences de charge, d’usure, de corrosion, de traitement thermique et de fabrication.

Les engrenages coniques droits peuvent-ils être personnalisés ?

Oui. La personnalisation peut inclure le nombre de dents, le module, les dimensions, l'alésage, la rainure de clavette, l'angle de l'arbre, le matériau, la dureté, les tolérances et d'autres exigences d'interface. Les dessins techniques ou les échantillons peuvent rendre le processus de personnalisation plus précis.

Comment réduire le bruit des engrenages ?

Le bruit peut être affecté par la précision des dents, le jeu, l'alignement, l'état de la surface, la lubrification, la vitesse de rotation et la rigidité du montage. L’ensemble complet de la transmission doit être vérifié au lieu de supposer que l’engrenage seul est responsable.

Quelles informations dois-je fournir lors d’une demande de devis ?

Fournissez des dessins ou des échantillons lorsque cela est possible, ainsi que le nombre de dents, le module ou le pas, les dimensions, le matériau, la dureté, l'angle de l'arbre, les détails de l'alésage, les conditions de fonctionnement, la quantité et les exigences d'inspection. Des informations techniques plus complètes rendent généralement la communication des devis et de la production plus efficace.

Combien de temps un engrenage conique en métal peut-il fonctionner ?

La durée de vie varie considérablement en fonction de la charge, de la vitesse, du matériau, du traitement thermique, de la lubrification, de l'alignement, de la contamination, du cycle de service et de la précision de fabrication. Il n’existe pas de chiffre universel sur la durée de vie qui s’applique à chaque application d’engrenage.

12. Conclusion

Les engrenages coniques droits en métal restent une solution pratique pour les systèmes mécaniques qui nécessitent une transmission de puissance angulaire fiable via des arbres qui se croisent. Leur géométrie de dent relativement simple les rend utiles sur une large gamme de machines, en particulier lorsque l'application met davantage l'accent sur une transmission fiable, une installation compacte, des exigences de fabrication contrôlées et une maintenabilité plutôt que sur un fonctionnement à grande vitesse extrêmement silencieux.

Pour les acheteurs, l’étape la plus importante consiste à faire correspondre les spécifications des équipements avec l’environnement d’exploitation réel. Le nombre de dents, la géométrie, le matériau, la dureté, la largeur de face, l'angle de l'arbre, la vitesse, le couple, l'alignement, la lubrification et les tolérances de fabrication doivent tous être pris en compte avant le début de la production.

Que vous ayez besoin de composants de remplacement, de lots de production ou de pièces de transmission conçues sur mesure, une communication technique claire peut contribuer à réduire les problèmes de compatibilité et les coûts de développement inutiles.Jinjiang Feida Machines Co., Ltd.peut travailler avec les clients sur des exigences d'équipement personnalisées en fonction des spécifications du projet et des besoins des applications.
