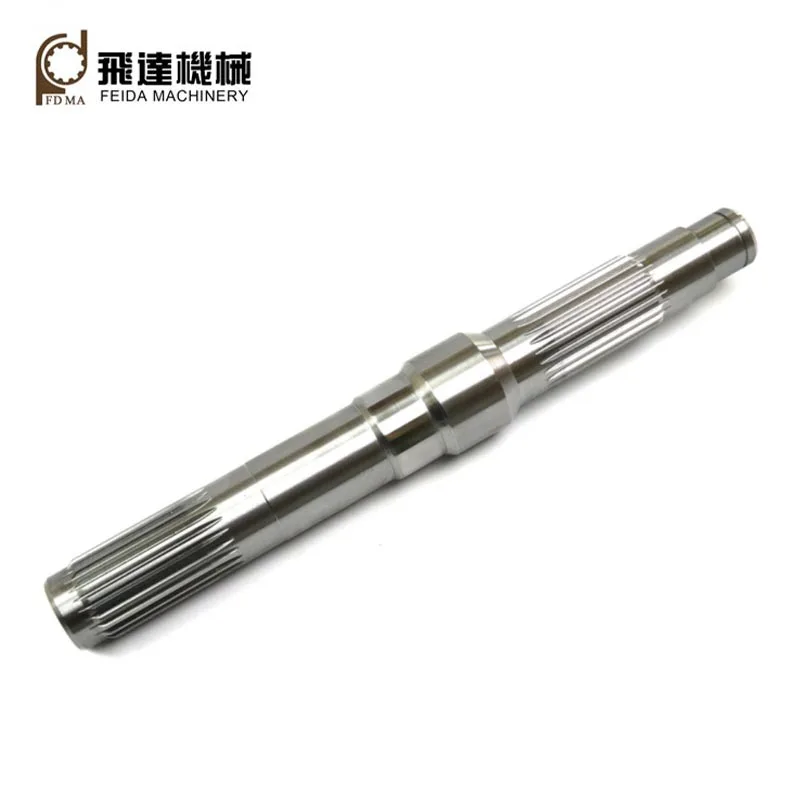

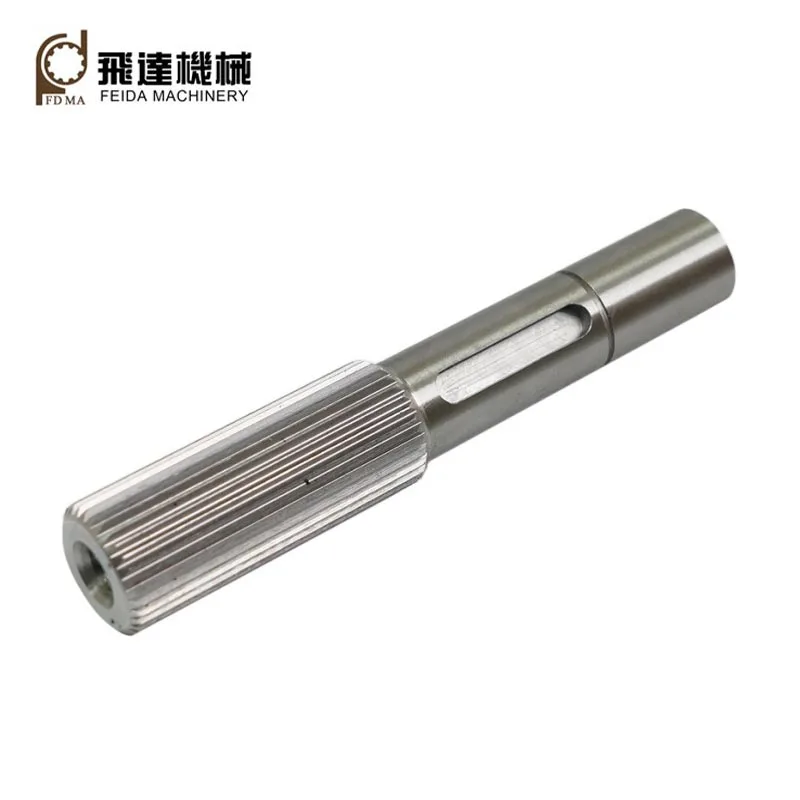

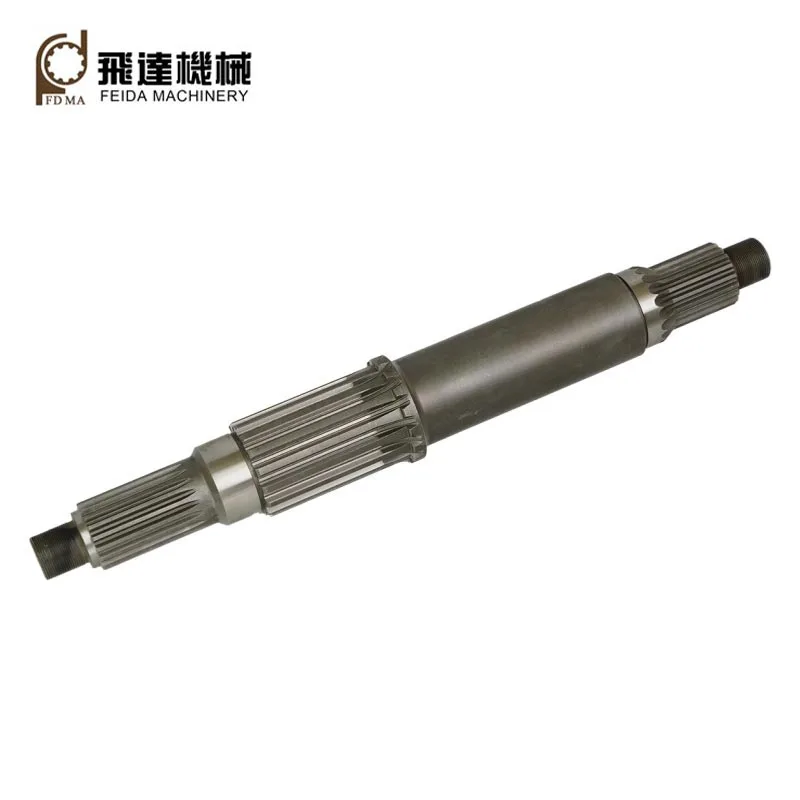

Arbres cannelés

Personnalisés par l'usine Feida Machinery, les arbres cannelés sont des composants mécaniques dotés de crêtes ou de dents et fonction en s'engrenant avec les rainures des composants d'accouplement, transférant le couple aux composants d'accouplement. En plus de transmettre couple, ils ont également des fonctions telles que l'absorption du désalignement, l'amélioration de la résistance, la réduction des vibrations et bruit, simplification du montage et du démontage, glissement axial, etc.

Deux types courants

1.Rectangulaire : En raison de leurs dents à côtés droits avec des sommets et des racines rectangulaires (plats), ils présentent les avantages de conception simple, de faible coût de fabrication et d'usinage et d'inspection faciles.
2.Involute : ils ont des courbes en développante (similaires aux dents d'engrenage), des racines de dents arrondies, un pas uniforme, ce qui entraîne fonction d'auto-centrage, capacité de charge élevée, haute résistance et interchangeabilité.

Paramètre de base

Module: M0.5-5
Qualité de précision : ISO/DIN 6-10
Nombre de dents : plus il y a de dents, plus la capacité de charge est élevée
Angle de pression : les valeurs courantes sont 30, 37,5 et 45 degrés.
Un angle de pression plus petit donne une capacité de charge plus élevée ; des angles plus grands sont meilleurs pour les connexions coulissantes.
Diamètre primitif : le cercle théorique de référence.

Application

Les arbres cannelés en développante conviennent aux connexions avec des charges importantes, des exigences de précision de centrage élevées et de grandes dimensions. Ils sont généralement utilisés dans un large éventail d'applications, telles que les systèmes de transmission automobile, direction mécanismes, moteurs de bateaux, systèmes d'hélices, treuils, moteurs d'avion, boîtes de vitesses, différentiels, boîtes de transfert, etc.

Après plus de 30 ans de développement, Feida Machinery compte désormais trois usines : une pour la transmission mécanique Composants, un pour les pièces de précision personnalisées et un pour les pièces en tôle. Nous sommes en mesure de produire des pièces de haute qualité cannelure arbres utilisant des techniques de traitement de cannelures CNC (par exemple, taillage, façonnage, brochage, meulage, etc.) et de haute qualité cru matériaux (par exemple, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).

L'ensemble du processus d'usinage

Matières premières → Forgeage → Tournage → Traitement des cannelures → Fraisage → Traitement thermique → Rectification → Inspection → Emballage et expédition

Principaux équipements de fabrication

Avec plus de 30 ans de développement, Feida Machinery dispose d'un ensemble complet de fabrication avancée équipement, y compris Tour CNC, fraiseuse d'engrenages CNC, façonneur d'engrenages CNC, machines à raser les engrenages CNC, machine à brocher les cannelures CNC, engrenage CNC broyeur, CNC centre d'usinage, etc.

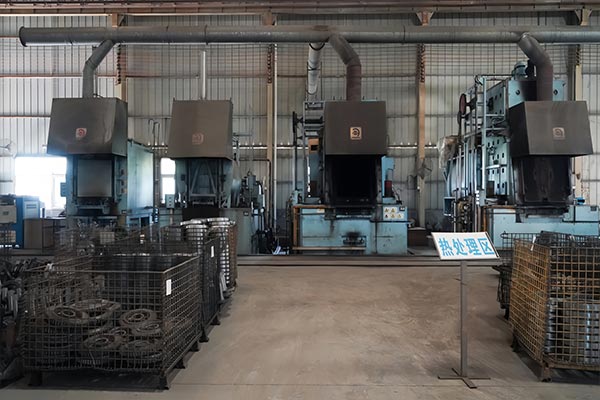

Traitement thermique

Nos processus de traitement thermique comprennent la trempe et le revenu, la cémentation et la trempe, le durcissement à haute fréquence, carbonitruration, nitruration, etc. Grâce au traitement thermique, les propriétés mécaniques de nos arbres cannelés peuvent être optimisé très bien.

FAQ

Comment garantir la qualité des pièces de précision ?

Feida a passé la certification du système de gestion de la qualité ISO : 2015.
Nous mettons en œuvre un système de contrôle qualité (CQ) en plusieurs étapes :
Inspection initiale de l'article (FAI) : vérification dimensionnelle complète avant le début de la production en série.
Contrôle qualité en cours de processus (IPQC) : contrôles d'échantillonnage toutes les 2 à 3 heures pendant le processus d'usinage.
Inspection finale à 100 % : chaque pièce est soumise à un contrôle final des dimensions et de la finition de surface avant l'emballage.

Comment se déroule votre service après-vente ?

Nous avons mis en place un système de service après-vente complet, qui fournit une assistance technique et des solutions en temps opportun pour garantir que les clients n'ont aucun souci pendant l'utilisation.
